Prova transistor NPN PNP

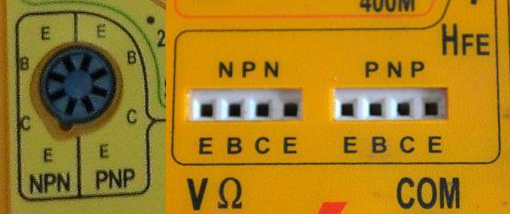

Molti tester hanno la possibilità di testare i transistor NPN o PNP attraverso uno slot simile a quello in figura.

Il selettore va posizionato sulla scritta HFE, presente se avete lo slot evidenziano nella foto supra.
Questa funzione, oltre a poter testare il funzionamento dei transistor, permette anche di misurare il suo guadagno in HFE.

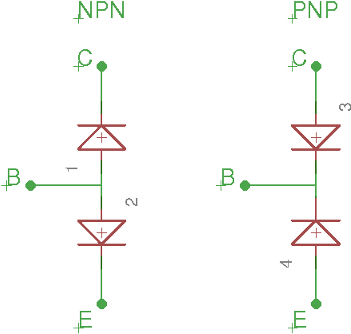

Per tutti quei tester che non hanno lo slot sopra citato, si può usare la funzione prova diodi, sapendo che un transistor NPN o PNP sono visti come due diodi in figura.
