LCD HMB058AW100A60

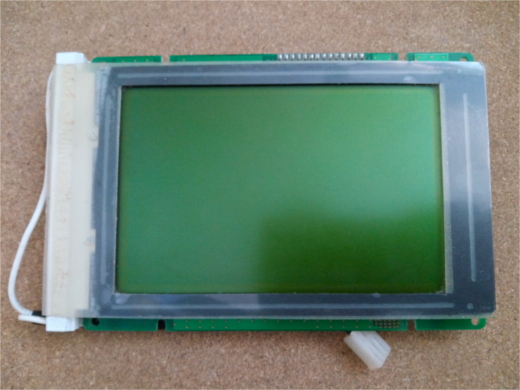

Ho trovate un LCD siglato HMB058AW100A60 della DENSITRON e volendolo usare per i miei progetti, avevo la necesità di sapere il PINOUT della scheda.
Purtroppo non ho trovato niente in rete, quindi mi sono dovuto armare di pazienza e fare un REVERSE ENGINEERING e trovarmi tutto da solo.

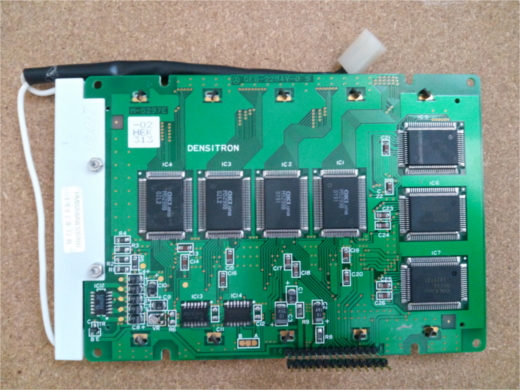

Il Display รจ un retroilluminato a matrice e monta 4 M5298B e 3 M5299.
Ogni M5298B può gestire un totale di 68 uscite quindi avrò 272 punti di linea verticale.
Anche l'integrato M5299 può gestire un ottale di 68 uscite quindi avrò 204 punti di linea orizzontale.
In questo modo ho ricavato la risoluzione del display 272X204 punti.



La piedinatura è la seguente:

1 Input (frame)
2 DF (è presente un ponte sulla scheda per abilitarlo, normalmente è disabilitato
3 LOAD
4 CP
5 DISOFF
6 D0
7 D1
8 D2
9 D3
10 SHL (sulla scheda è collegato a VDD)
11 EL (sulla scheda è collegato a VSS)
12 VEE
13 Abilita il potenziometro VR
14 NC

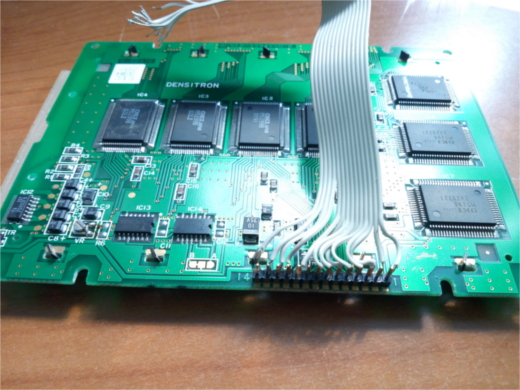

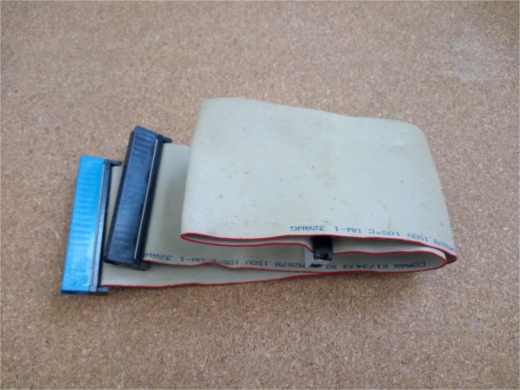

Per facilitarmi i collegamenti ho rimosso i PIN rigidi ed ho messo una serie di fili ricavati da un connettore IDE.
