LEZIONE 33

Adesso passiamo al montaggio di tre fotoresistenze.

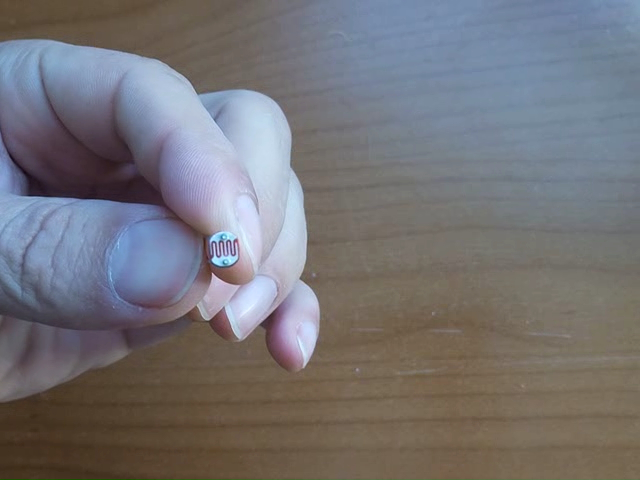

Le fotoresistenze sono un componente che ci permette di misurare la luce a cui vengono esposte.

Il modo in cui funzionano è molto semplice:
La fotoresistenza non è altro che una resitenza che varia al variare della luce, quindi, se collegata ad una porta analogica e poi all'alimentazione (5 Volt), possiamo misurare la sua variazione.

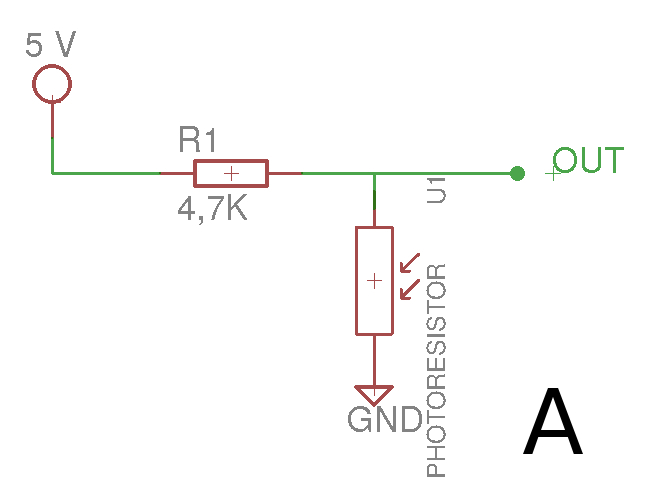

Collegando la resistenza come nello schema A, avremo la massima tensione al buoi e la minima alla luce piena.
Massima luce= 0 Volt
Minima luce = 5 Volt

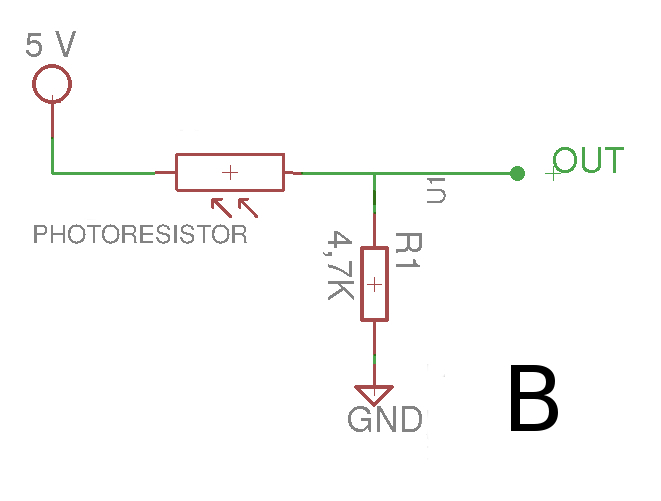

Collegando la resistenza come nello schema B, avremo la minima tensione al buoi e la massima alla luce piena.
Massima luce= 5 Volt
Minima luce = 0 Volt

Con tre resistenze collegante nel modo sopra descritto, possiamo sapere se il robot si trova sotto la luce diretta o in penombra e decidere cosa fare.

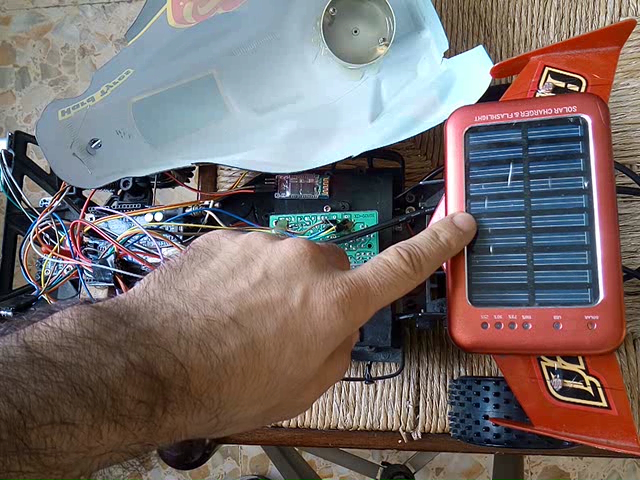

Io ho scelto di dotare il robot di un pannello solare, in questo modo, quando il robot si trova sotto il sole si può ricaricare in modo autonomo.
Eventualmente il robot rilevi lo spostamento del sole, oppure la diminuzione di luce, potrebbe effettuare una manovra per cambiare posizione e tornare sotto il sole diretto.

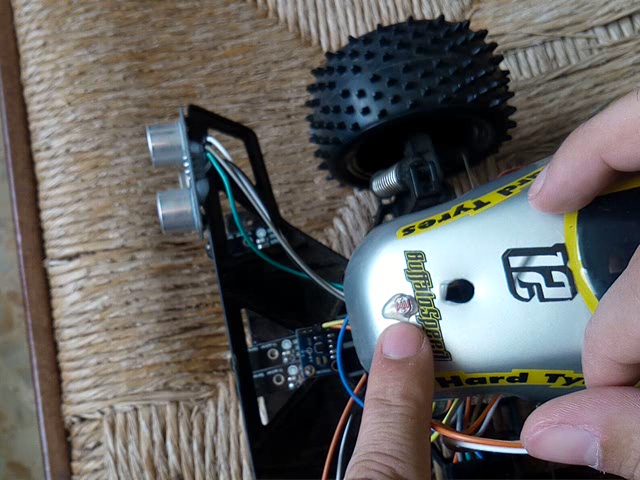

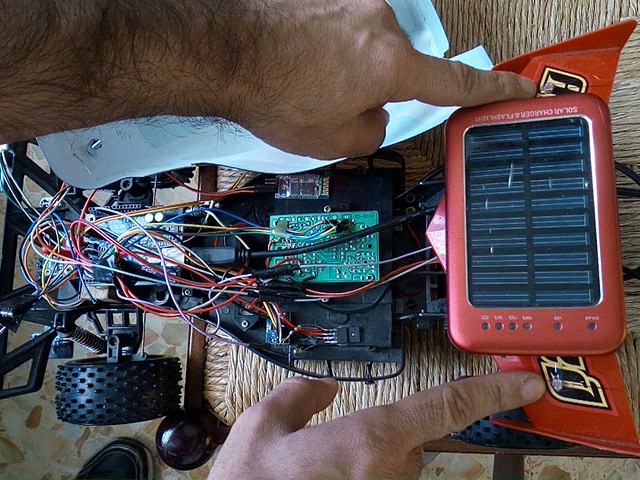

Le resistenze sono state montate: due ai lati del pannello solare ed una nel muso della macchina.
Le porte utilizzate sono:
A1 = Fotoresistenza sinistra
A2 = Fotoresistenza centro (muso)
A3 = fotoresistenza destra

Un codice esempio per ricevere le informazioni ed inviarle alla seriale, senza elaborarle, potrebbe essere il seguente:



  //***************************************************************************
  //Programma test per il robot Poor versione 2
  //Setto le porte di uscita per le funzioni:
  //Integrato trovato sulla macchinetta SM6135W oppure RX2-C
  //Avanti    PIN 10  ---- Integrato 11
  //Indietro   PIN 9   ---- Integrato 10
  //Destra    PIN 5   ---- Integrato 6
  //Sinistra  PIN 6   ---- Integrato 7
  //Seriale TX                  PIN 0
  //Seriale RX                  PIN 1
  //Velocità standard           9600
  //Bit di stop                 1
  //Bit di parità               0
  //PIN standard                1234
  //
  //Realizzato da: Daniele Loddo alias Ivotek
  //Data: 23/04/2016
  //Web: www.mignololab.org     www.ivotek.it
  //Email: info@mignololab.org      ivotek@gmail.com
  //Versione 2.0
  //
  //
  // Protocollo ricezione dati direzione e velocità
  //
  //Il protocollo inizia con un asterisco *
  //Seguito da 12 numeri interi con valore da 0 a 9
  //Esempio: *255000125000
  //I numeri devono essere divisi in gruppi di tre quindi l'esempio superiore sarà:
  //255 000 125 000
  //La sequenza è avanti indietro destra sinistra, sempre seguendo l'esempio precedente i valori sono:
  //avanti 255 indietro 000 destra 125 sinistra 000
  //
  //Il valore massimo che si può inserire è 255 il minimo è 000
  //
  //
  //
  //Inserita la bussola, modello HMC5883L
  //Scale del sensore 0.88, 1.3, 1.9, 2.5, 4.0, 4.7, 5.6, 8.1 gauss
  //Scala impostata 1.3
  //SCL PIN A5
  //SDA PIN A4
  //
  //Il giroscopio utilizzato è il modello GY-521 (MPU-6050)
  //Permette di misurare l'accelerazione, l'inclinazione e la temperatura.
  //SCL PIN A5
  //SDA PIN A4
  //
  //Il sensore DHT 11 misura temperatura e umidità
  //PIN 3 ATTENZIONE lo stesso del trigger degli ultrasuoni

  //La porta A0 riceve la tensione di alimentazione
  //***************************************************************************

  //Includo le librerie per gestire il protocollo I2C
  #include <Wire.h>


  //Libreria per gestire la bussola
  //ATTENZIONE: Queste librerie non sono standard e vanno aggiunte
  //da Sketch-->Importa libreria-->Add library
  #include <HMC5883L.h>
  #include <dht11.h>

  //Dichiaro le variabili per utilizzare i nomi al posto dei numeri
  //Spreco memoria ma il codice risulta leggibile al principiante
  int Destra = 5;
  int Sinistra = 6;
  int Avanti = 10;
  int Indietro = 9;
  int LineaDx = 4;
  int LineaSx = 7;
  int LineaCDx = 2;
  int LineaCSx = 8;
  int FotoSx = A1;
  int FotoCx = A2;
  int FotoDx = A3;
  //Variabile per contenere il carattere
  char carattere = 0;

  //Variabile per contenere tutta la stringa di informazione
  unsigned int StringaComandi[12];

  //Variabili di lavoro del ciclo
  byte x;

  //Variabili per i valori dei comandi
  unsigned int ValoreAvanti, ValoreIndietro, ValoreDestra, ValoreSinistra;

  //funzione per convertire i singoli numeri in intero
  int ConvertiIntero(int, int, int);

  //Creiamo l'instanza per la bussola
  HMC5883L bussola;

  //Variabile per i gradi della bussola
  float gradi;

  //Indirizzo dell'MPU-6050
  const int MPU=0x68;

  //Vatiabili per contenere i valori dell'accellerazione
  //inclinazione e temperatura
  int16_t AcX,AcY,AcZ,Tmp,GyX,GyY,GyZ;

  //Definisco l'istanza e il piedino per il sensore di
  //temperatura e umidità
  dht11 DHT;
  #define DHT11_PIN 3
  //Variabile per contenere i dati
  int Check, Umidita,Temperatura ;

  //Variabili per i sensori
  int UltrasDx = 13;
  int UltrasSx = 11;
  int UltrasCx = 12;
  int UltrasTr = 3;

  //Variabili per contenere i valori dei sensori
  int vUltrasDx;
  int vUltrasSx;
  int vUltrasCx;

  //Variabili per contenere il tempo dell'eco
  long TempoechoDx;
  long TempoechoSx;
  long TempoechoCx;


  //Variabili per la conversione in centimetri
  long centimetriD;
  long centimetriS;
  long centimetriC;

  //Variabili per la conversione dell'alimentazione
  int alim_digit;
  float alimentazione;

  //Dichiaro le variabili per i sensori ottici
  int vLineaDx;
  int vLineaSx;
  int vLineaCDx;
  int vLineaCSx;

  //Variabili per contenere i valori dei sensori fotoresistivi
  float vFotoDx;
  float vFotoSx;
  float vFotoCx;

void setup() {

  //Apro la seriale a 9600
  Serial.begin(9600);

  //Attivo il protocollo I2C per la trasmissione e ricezione
  Wire.begin();

  //Inizializzo la trasmissione con il giroscopio
  Wire.beginTransmission(MPU);
  //Registro di power, mi serve per attivare il giroscopio
  Wire.write(0x6B);
  //Attivo il giroscopio
  Wire.write(0);
  //Termino la trasmissione
  Wire.endTransmission(true);

  //Inizializzo la bussola
  bussola = HMC5883L();

  //Setto la scala della bussola 1.3Ga
  //Le misure sono da -8.1 a +8.1Ga
  int errore = bussola.SetScale(8.1);
  //Controllo se il settaggio è andato a buon fine
  if(errore != 0)
    //Se genera un errore lo stampo sulla seriale
    Serial.println(bussola.GetErrorText(errore));

  //Setto la misurazione continua
  errore = bussola.SetMeasurementMode(Measurement_Continuous);
  //Controllo se il settaggio è andato a buon fine
  if(errore != 0)
    //Se genera un errore lo stampo sulla seriale
    Serial.println(bussola.GetErrorText(errore));

  //Setto i PIN come out per pilotare i motori del robot.
  pinMode(Avanti,OUTPUT);        //Setto la porta Avanti come uscita
  pinMode(Indietro,OUTPUT);      //Setto la porta Indietro come uscita
  pinMode(Destra,OUTPUT);        //Setto la porta Destra come uscita
  pinMode(Sinistra,OUTPUT);      //Setto la porta Sinistra come uscita

}

void loop() {
  //Controllo se la seriale è connessa
  while (!Serial) {;}


  //Leggo gli assi X ed Y della bussola
  MagnetometerRaw raw = bussola.ReadRawAxis();
   float radianti = atan2(raw.YAxis, raw.XAxis);
   //L'angolo ottenuto è in radianti e va converto in gradi
   if(radianti < 0)
      radianti += 2*PI;
   float gradi = radianti * 180/M_PI;

   //Inizio la trasmissione con il giroscopio
   Wire.beginTransmission(MPU);
   Wire.write(0x3B);
   Wire.endTransmission(false);
   Wire.requestFrom(MPU,14,true);
   AcX=Wire.read()<<8|Wire.read();  // Accellerazione asse X
   AcY=Wire.read()<<8|Wire.read();  // Accellerazione asse Y
   AcZ=Wire.read()<<8|Wire.read();  // Accellerazione asse Z
   Tmp=Wire.read()<<8|Wire.read();  // Temperatura. non utilizzata
   GyX=Wire.read()<<8|Wire.read();  // Giroscopio asse X
   GyY=Wire.read()<<8|Wire.read();  // Giroscopio asse Y
   GyZ=Wire.read()<<8|Wire.read();  // Giroscopio asse Z


   //Leggo i dati dal sensore di umidità e temperatura
   //E controllo se il sensore è pronto
   Check = DHT.read(DHT11_PIN);
   if (Check == DHTLIB_OK){
     //Se il sensore è pronto prelevo i dati
     Umidita = DHT.humidity;
     Temperatura = DHT.temperature;
   }

   //Setto la porta UltrasTr come uscita
   pinMode(UltrasTr, OUTPUT);


   //Genero un impulso di 10 micro secondi per il trigger
  digitalWrite(UltrasTr, LOW );     //Azzero l'uscita
  delayMicroseconds(3);		    //Attendo 3 microsecondis
  digitalWrite(UltrasTr, HIGH );    //Alzo il livello a uno
  delayMicroseconds( 10 );          //Attendo 10 microsecondi
  digitalWrite(UltrasTr, LOW );     //Azzero l'uscita
  //Prelevo il tempo dai sensori
  TempoechoDx = pulseIn( UltrasDx, HIGH,38000 );
  delay(10);


  //Genero un impulso di 10 micro secondi per il trigger
  digitalWrite(UltrasTr, HIGH );    //Alzo il livello a uno
  delayMicroseconds( 10 );          //Attendo 10 microsecondi
  digitalWrite(UltrasTr, LOW );     //Azzero l'uscita
  TempoechoSx = pulseIn( UltrasSx, HIGH,38000 );
  delay(10);


  //Genero un impulso di 10 micro secondi per il trigger
  digitalWrite(UltrasTr, HIGH );    //Alzo il livello a uno
  delayMicroseconds( 10 );          //Attendo 10 microsecondi
  digitalWrite(UltrasTr, LOW );     //Azzero l'uscita
  TempoechoCx =  pulseIn( UltrasCx, HIGH,38000 );



  //Converto il tempo in  centimetri
  centimetriD = 0.034 * TempoechoDx / 2;
  centimetriS = 0.034 * TempoechoSx / 2;
  centimetriC = 0.034 * TempoechoCx / 2;


  //Prelevo il dato dalla porta A0 per sapere il livello di alimentazione
  alim_digit = analogRead(A0);
  //Converto i dati binari in analogici
  alimentazione= alim_digit * (5.0 / 1024.0);
  //Moltiplico per due per avere la tensione del pacco batterie
  alimentazione = alimentazione * 2;

  //Prelevo i valori dai sensori di linea
  vLineaDx = digitalRead(LineaDx);
  vLineaSx = digitalRead(LineaSx);
  vLineaCDx = digitalRead(LineaCDx);
  vLineaCSx = digitalRead(LineaCSx);

  //Prelevo i valori dai sensori fotoresistivi
  vFotoDx = analogRead(FotoDx);
  vFotoSx = analogRead(FotoSx);
  vFotoCx = analogRead(FotoCx);

  //Li ocnverto in volt
  vFotoDx = vFotoDx * (5.0 / 1024.0);
  vFotoSx = vFotoSx * (5.0 / 1024.0);
  vFotoCx = vFotoCx * (5.0 / 1024.0);

  //Controllo se sono presenti tutti i caratteri nel buffer
    if (Serial.available() > 12) {
    //Prelevo il primo carattere
    carattere = Serial.read();
      while (carattere == '*'){
        //Il primo carattere è l'asterisco inizio la sequenza
        for (x=0;x<12;x++){
          carattere = Serial.read();  //Prelevo il singolo carattere
          StringaComandi[x] = carattere; // Lo inserisco all'interno dell'array
        }

        //Trasformo i numeri singoli presenti nell'array in un numero intero
        ValoreAvanti = ConvertiIntero(StringaComandi[0],StringaComandi[1],StringaComandi[2]);
        ValoreIndietro = ConvertiIntero(StringaComandi[3],StringaComandi[4],StringaComandi[5]);
        ValoreDestra = ConvertiIntero(StringaComandi[6],StringaComandi[7],StringaComandi[8]);
        ValoreSinistra = ConvertiIntero(StringaComandi[9],StringaComandi[10],StringaComandi[11]);

        //Assegno i valori ai comandi
        analogWrite(Avanti, ValoreAvanti);
        analogWrite(Indietro, ValoreIndietro);
        analogWrite(Destra, ValoreDestra);
        analogWrite(Sinistra, ValoreSinistra);
      }
    }


  //Invio i dati alla seriale, per rispettare il protocollo
  //Inserisco tutto su una linea e creo la stringa
  Serial.println("[" + String(centimetriS) + "|" + String(centimetriC) + "|" + String(centimetriD) + "|" + String(gradi) + "|" + String(AcX) + "|" + String(AcY) + "|" + String(AcZ) + "|" + String(GyX) + "|" + String(GyY) + "|" + String(GyZ) + "|" + String(Umidita) + "|" + String(Temperatura) + "|" + String(alimentazione) + "|" + String(vLineaSx) + "|" + String(vLineaCSx) + "|" + String(vLineaCDx) + "|" + String(vLineaDx) + "|" + String(vFotoSx) + "|" + String(vFotoCx) + "|" + String(vFotoDx) + "]");

}



//Funzioni
int ConvertiIntero(int uno,int due, int tre){
  //Se i valori sono tutti zero ritorno zero
  if (uno == '0' && due =='0' && tre == '0') return 0;

  //Converto i valori
  if (uno != '0') uno = uno * 100;
  if (due != '0') due = due * 10;

  //Sommo i valori e restituisco l'intero
  return uno + due+ tre;

}
