I collegamenti, anche se sembrano complessi, sono molto semplici.

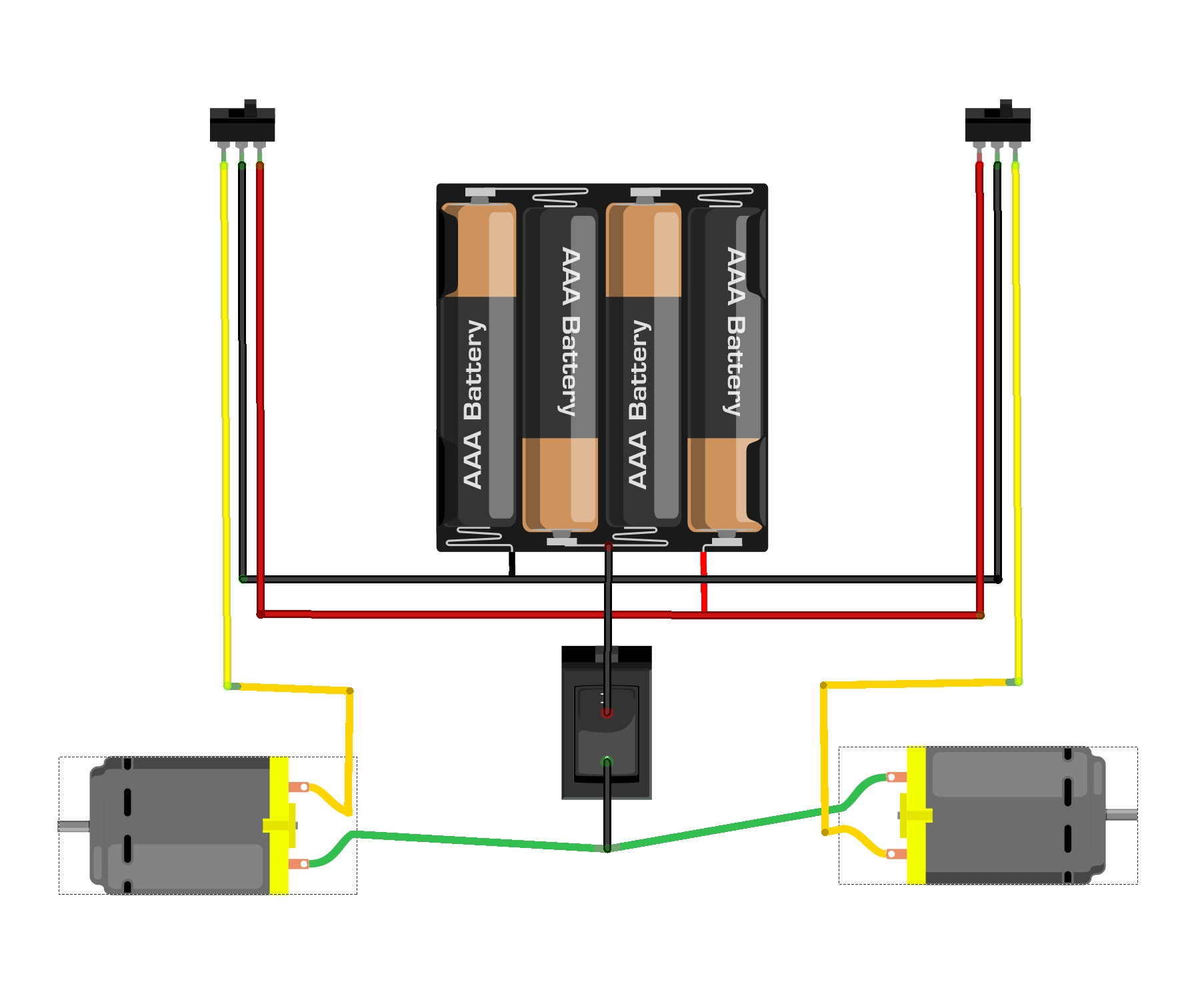

Si inizia collegando il positivo dei due motorini insieme (cavo verde).
L'interruttore generale si collega tra cavo centrale del pacco batterie (avo nero) e i positivi dei motori (cavo verde).

I negativi dei motori si collegano al comune degli switch (cavi gialli), motore destro switch destro, motore sinistro switch sinistro.

I contatti normalmente chiuso degli switch si collegano al positivo del pacco batterie (cavi rosso), mentre i contatti normalmente aperti al negativo del pacco batterie (cavi nero).
