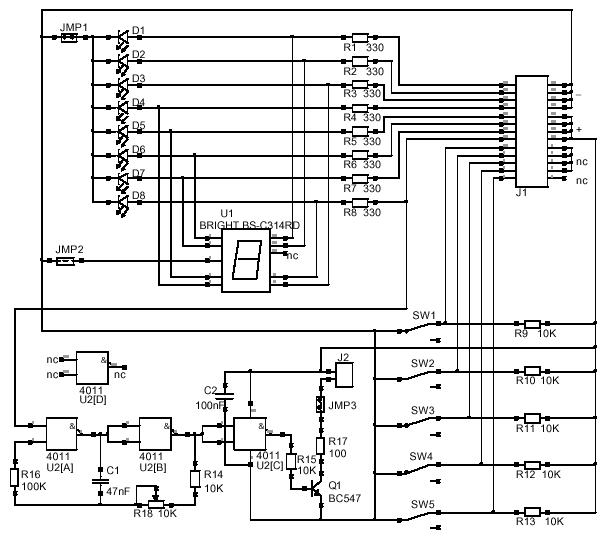

Questa scheda permette di testare le varie uscite ed ingressi del microcontrollore, con questa scheda è anche possibile testare i programmi d'esempio presenti all'interno dell'opera.

J1 è il connettore che permette di collegare la scheda test con la scheda programmatore.
Gli otto diodi led, permettono di testare le rispettive porte accendendosi o spegnendosi, queste uscite possono essere abilitate o disabilitate tramite il ponticello JMP1.
U1 è un display a 7 segmenti, ci permette di testare i programmi che hanno la necessità di visualizzare dei numeri, può essere disabilitato od abilitato tramite il ponticello JMP2.
I deviatori SW1 - SW2 - SW3 - SW4 - SW5, tramite le resistenze R9 - R10 - R11 - R12 - R13 permettono di cambiare lo stato logico da uno a zero per le porte del microcontrollore interessate.
L'integrato 4011 è utilizzato per generare una frequenza udibile dall'orecchio umano ed applicata ad un altoparlante.
Il transistor Q1 serve ad amplificare il segnale altrimenti troppo basso ed il ponticello JMP3 ad escludere od attivare l'altoparlante.
Il pilotaggio di questo oscillatore è assegnato all'ultimo piedino della lista dei led, per intenderci al diodo led D8.
L'alimentazione di questa scheda è presa direttamente dalla scheda di programmazione tramite il connettore J1.
