Copiate la sequenza di caratteri qui di seguito:

:020000040000FA
:020000000528D1
:06000A008316860104309C
:10001000850083128601051D10280E2806140B2862
:0400200006100B2893
:00000001FF

Aprite il blocco note e incollate il tutto.
Chiudete e rinominate il FILE con il nome Diodoled.hex.
Attenzione all'estensione deve essere per forza .HEX

Ora colleghiamo il nostro programmatore alla porta parallela del computer ed inseriamo solo l'integrato 7407, il PIC per il momento non lo dobbiamo inserire.

Colleghiamo l'alimentatore al connettore e verifichiamo che il diodo vicino allo stabilizzatore 7805 sia acceso (questo diodo ci dice se c'è alimentazione).

Adesso avviamo ICPROG e dovremmo avere il diodo led vicino al transistor spento (questo diodo ci dice quando sta programmando).

Andate su FILE --- APRI e selezionate il FILE Diodoled.hex.
Premete F5 ed alla finestra che appare rispondete di si.
Il programma verrà inserito nel PIC, nel frattempo il diodo led (vicino al transistor) si dovrebbe accendere per poi spegnersi quando ha finito.

SE IL CIRCUITO NON FUNZIONA:

Prendiamo il tester e verifichiamo se ci sono tutte le tensioni giuste.

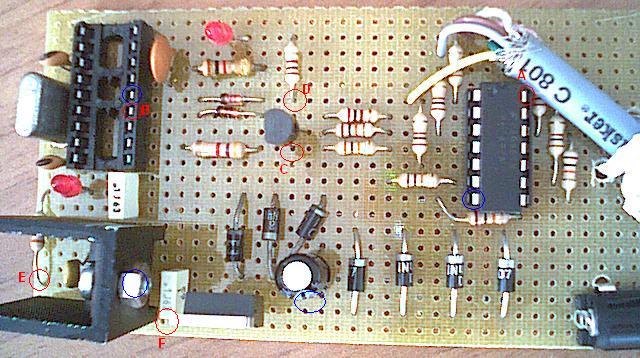

Posizioniamo il puntale nero dove si trova il pallino blu ed il puntale rosso dove si trovano i pallini rossi.

A = 5Volt
B = 5Volt - 13,8Volt quando si accende il diodo led
C = 13,8Volt
D = 0Volt - 13,8Volt quando si accende il diodo led
E = 5Volt
F = 13,8Volt (piedino del condensatore)

Manca la tensione al punto F
Controllate i collegamenti e le saldature.
Controllate il ponte di diodi ed il condensatore se sono collegati correttamente.
Controllate i tre diodi sotto il condensatore se sono collegati correttamente.
Controllate se al piedino 1 del 7812 avete una tensione di 14 o più volt.
Se tutti i controlli sopra citati sono corretti il 7812 è rotto e va sostituito.

Manca la tensione al punto E
Controllate i collegamenti e le saldature.
Controllate se è presente la tensione al piedino 1 del 7805, se non è presente vedete il punto F.
Se tutti i controlli sopra citati sono corretti il 7805 è rotto e va sostituito.

Mancano la tensione al punto A
Se è presente la tensione nel punto E controllate i collegamenti e le saldature.
Se non è presente la tensione nel punto E controllate il punto E.

Mancano la tensione al punto B
Controllate i collegamenti e le saldature.

MANCANO 5Volt:
Se sono presenti le tensioni nel punto C e D il diodo vicino alla resistenza 4,7K può essere rotto.
Se non sono presenti le tensioni nel punto C e D controllare i punti C e D.

MANCANO 13,8Volt:
Se sono presenti le tensioni nel punto C e D il diodo vicino alla resistenza 1K può essere rotto.
Se non sono presenti le tensioni nel punto C e D controllare i punti C e D.

Mancano la tensione al punto C
Controllate i collegamenti e le saldature.
Controllare se è presente la tensione nel punto F, se manca controllare il punto F.

Mancano la tensione al punto D
Controllate i collegamenti e le saldature.

MANCANO 0Volt (c'è una qualsiasi tensione):
Controllare la tensione sulla base del transistor, devono esserci 13,8Volt, se non ci sono controllare se l'integrato 7407 è collegato bene e se è presente la tensione sul punto A.
Se è presente la tensione sulla base il transistor può essere rotto.

MANCANO 13,8Volt:
Controllare il punto C.
Controllare che la tensione sulla base del transistor sia zero, se è presente una qualunque tensione controllare se l'integrato 7407 è collegato bene e se è presente la tensione sul punto A.

Altri accorgimenti.
Controllare se ci sono dei falsi contatti ovvero delle saldature riuscite male (muovete il filo per vedere se si stacca).
Controllate se lo schema elettrico corrisponde allo schema di cablaggio, potrei aver sbagliato.
Controllate se ci sono delle sbavature delle saldature e quindi ci sono dei contatti involontari.
Fate attenzione ai fili con la guaina,la guaina si potrebbe sciogliere e toccare il filo sottostante.
