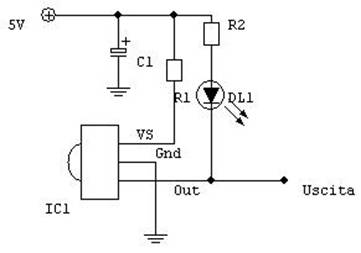

Ora passiamo al ricevitore.

R1 = 38KΩ
R2 = 470Ω
C1 = 10 microF 16V elettrolitico
DL1= Diodo led rosso 3mm
IC1= Ricevitore infrarosso 5300 oppure vedi testo

Come vedete il ricevitore è molto semplice, sono stato costretto ad utilizzare un componente integrato e molto difficile da trovare in commercio, per facilitare molto il circuito.

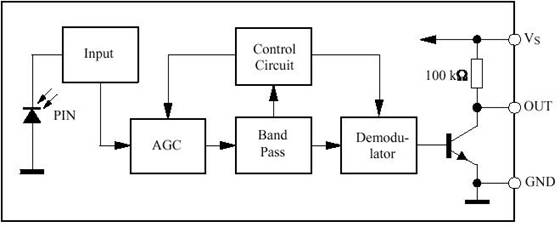

All'interno del IC1 troviamo molti circuiti integrati, nel caso nostro ci basta sapere che è dotato di:
Un ricevitore infrarosso, per ricevere il segnale.
Un amplificatore, per aumentare la sensibilità del segnale ricevuto.
Un filtro, per escutere tutte le frequenze che non ci interessano.

Di questi integrati ne potete trovare 2 tipi.

Per il primo la descrizione dei piedini è la seguente:

Per il secondo invece è la seguente.

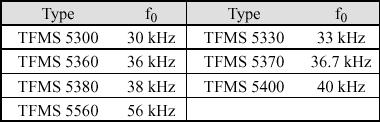

Se non trovate l'integrato presente nella lista potete chiedere quest'altri tipi:

Nella parte destra è presente il componente e sulla sinistra la frequenza di lavoro.
Se comprate il 5300 la frequenza di taglio è di 30Khz.
Se comprate il 5360 la frequenza di taglio è di 36Khz, e così via per gli altri.

Io ho usato il 5300, se voi trovate il 5360 dovrete cambiare la frequenza del trasmettitore infrarosso usando le formule spiegate in precedenza.

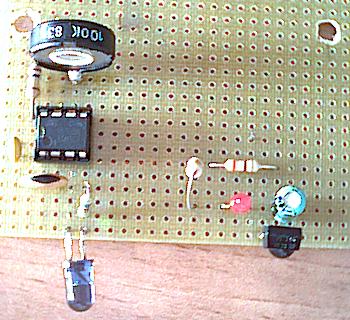

Adesso passiamo al montaggio, posizionate il ricevitore infrarosso a destra della basetta millefori come in foto.

La distanza fra trasmettitore e ricevitore deve essere di 3-4 centimetri, notate il diodo com'è inclinato verso destra, questa inclinazione la potete variare secondo la vostra esigenza.
