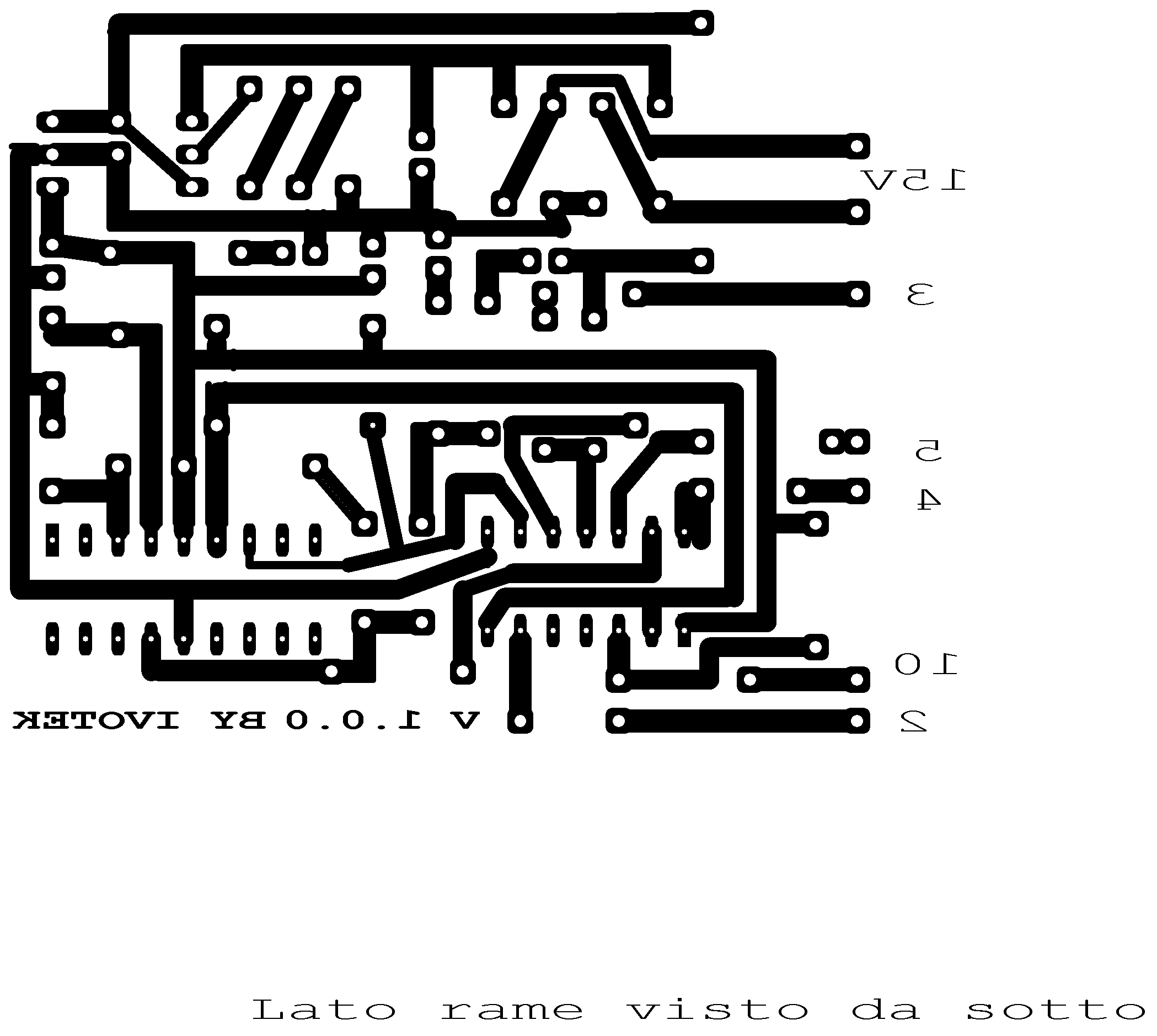

Costruite il circuito stampato come spiegato qui. Il disegno a grandezza naturale lo potete scaricare da qui.

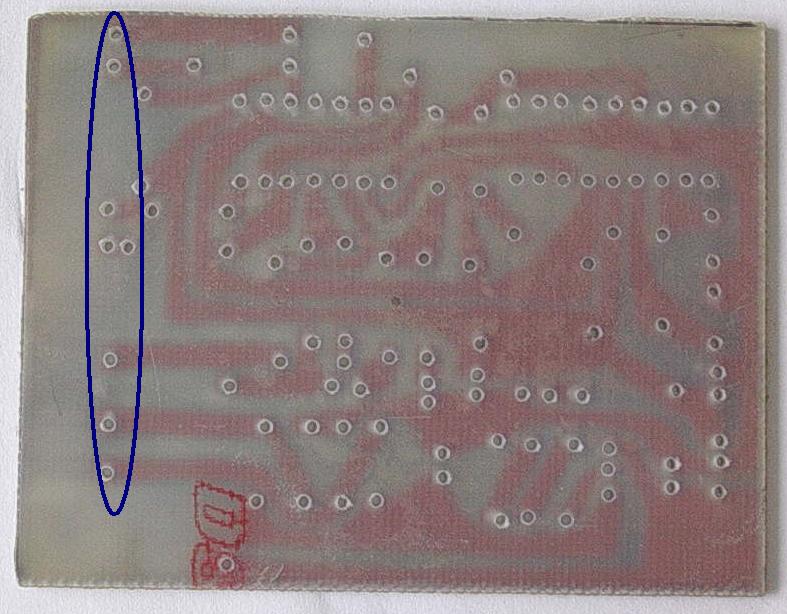

Una volta realizzato il circuito stampato posizionatelo con i fori per la presa parallela a destra, come in foto.

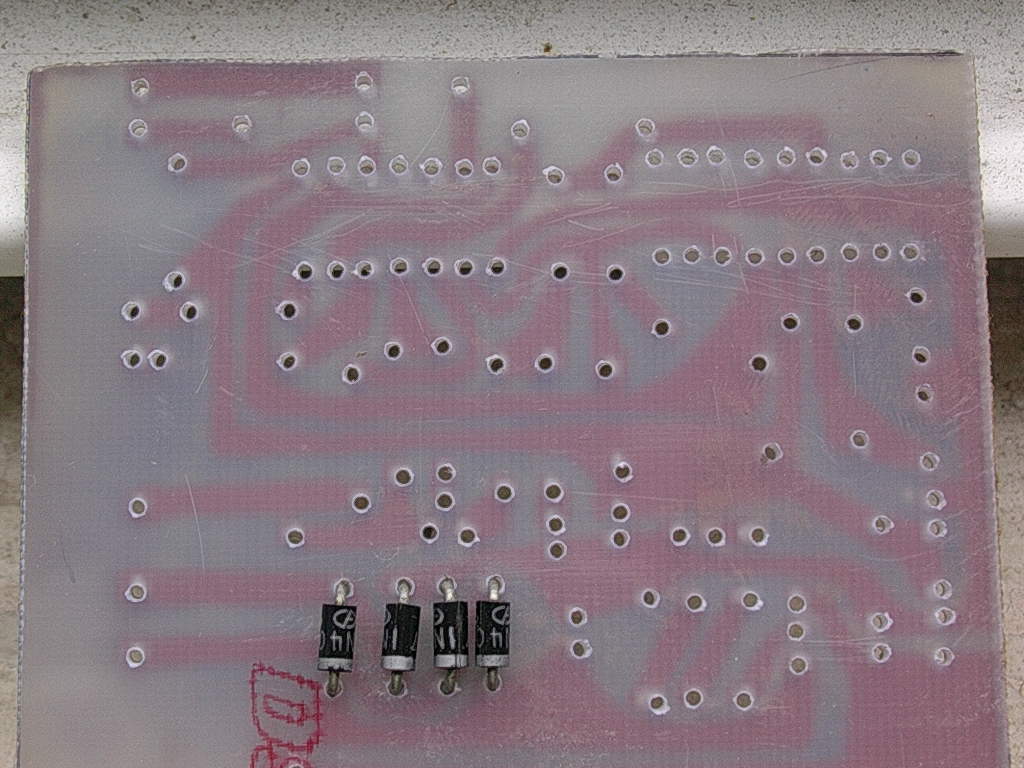

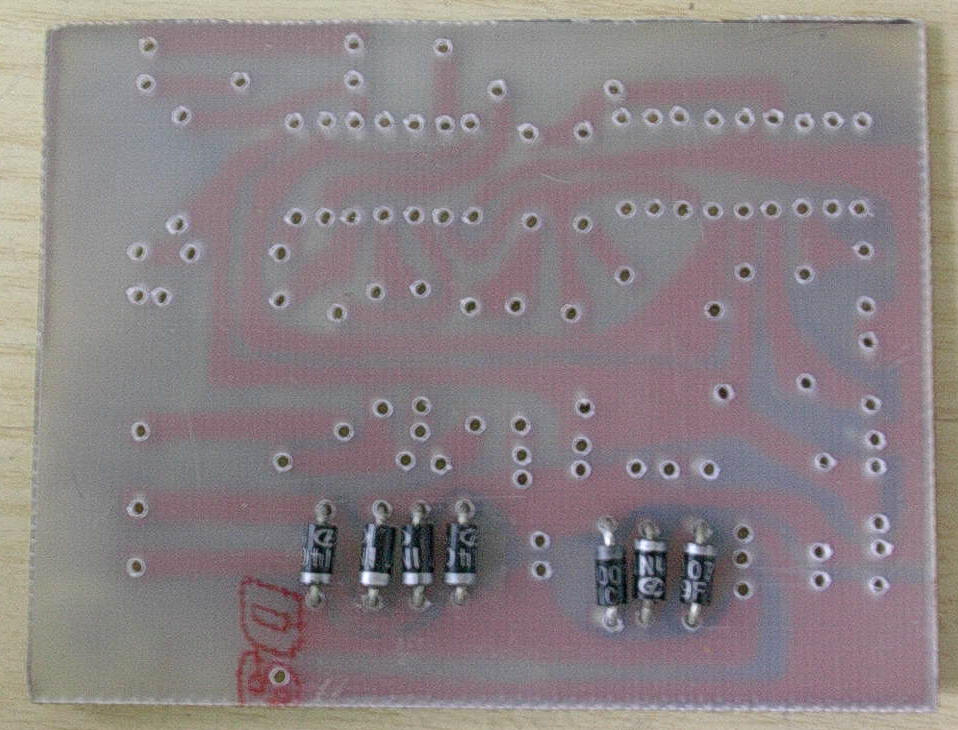

Montiamo i primi 4 diodi 1N4007, questi componenti hanno un verso segnato da una barra bianca che andrà posizionata verso il basso,come in foto.

I 3 diodi 1N4007 invece vanno montati con la barra bianca verso l'alto, come in foto.

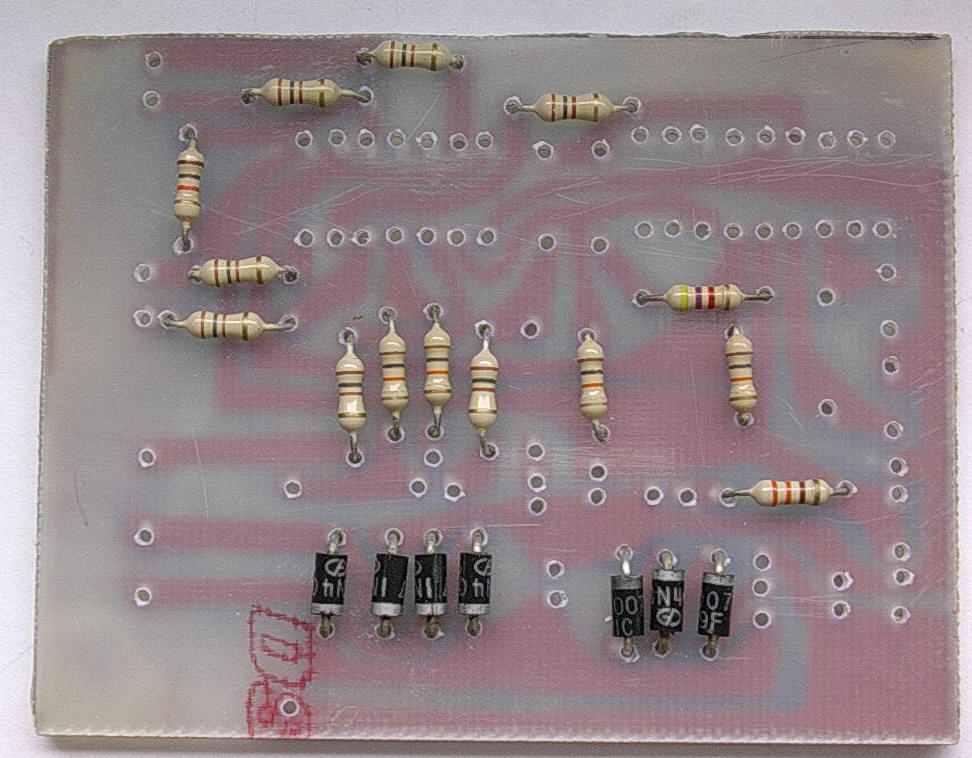

Montiamo ora le resistenze da 100 ohm, per riconoscerle assicuratevi che i colori siano MARRONE NERO MARRONE, se avete difficoltà a calcolare i valori potete scaricare il programma RESCOD da qui.
Questi componenti non hanno un verso e li potete montare come volete rispettate però la posizione come quella in foto.

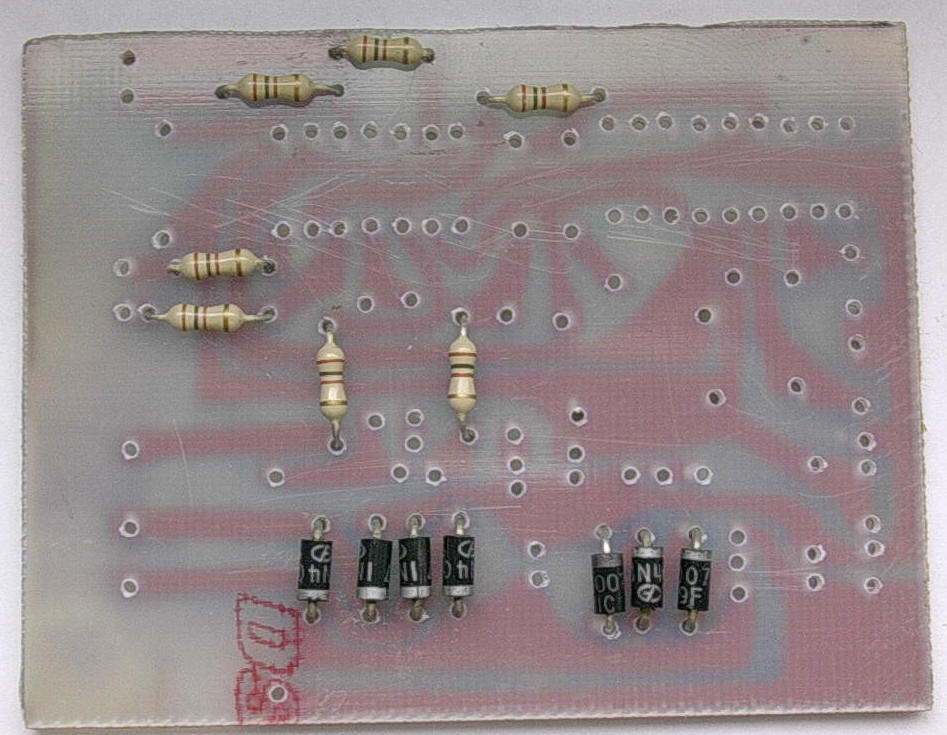

Montiamo ora le resistenze da 10 Kohm, i colori sono MARRONE NERO ARANCIONE, come in foto.

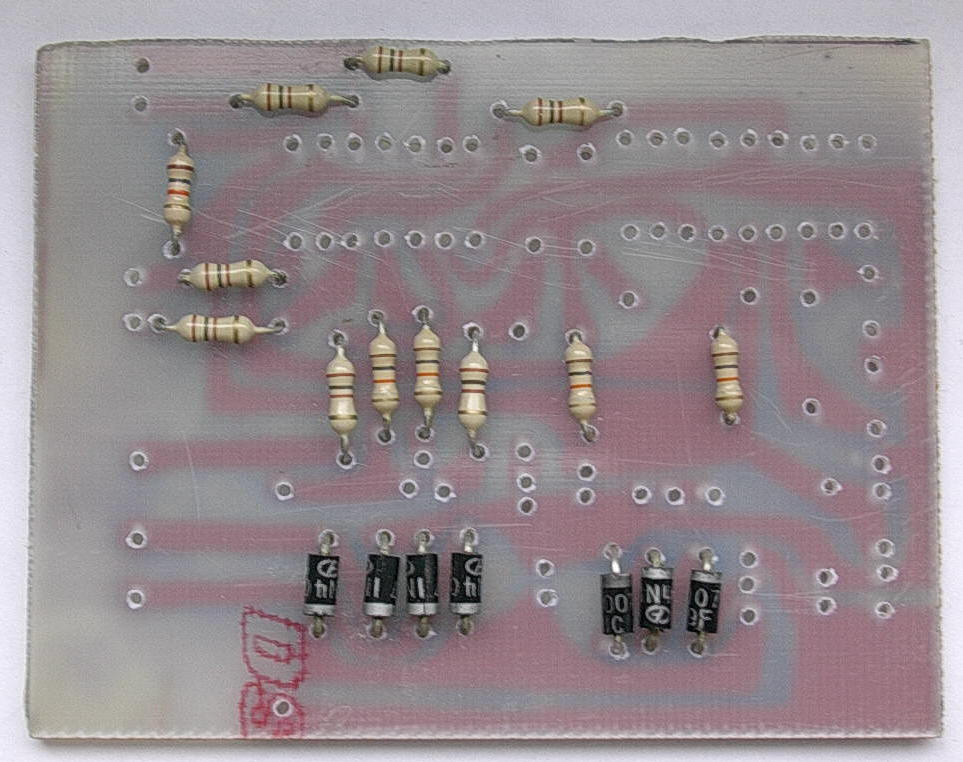

Montiamo la resistenza da 4,7 Kohm, GIALLO VIOLA ROSSO, come in foto.

Passiamo al montaggio della resistenza da 330 ohm, ARANCIONE ARANCIONE MARRONE, come in foto.

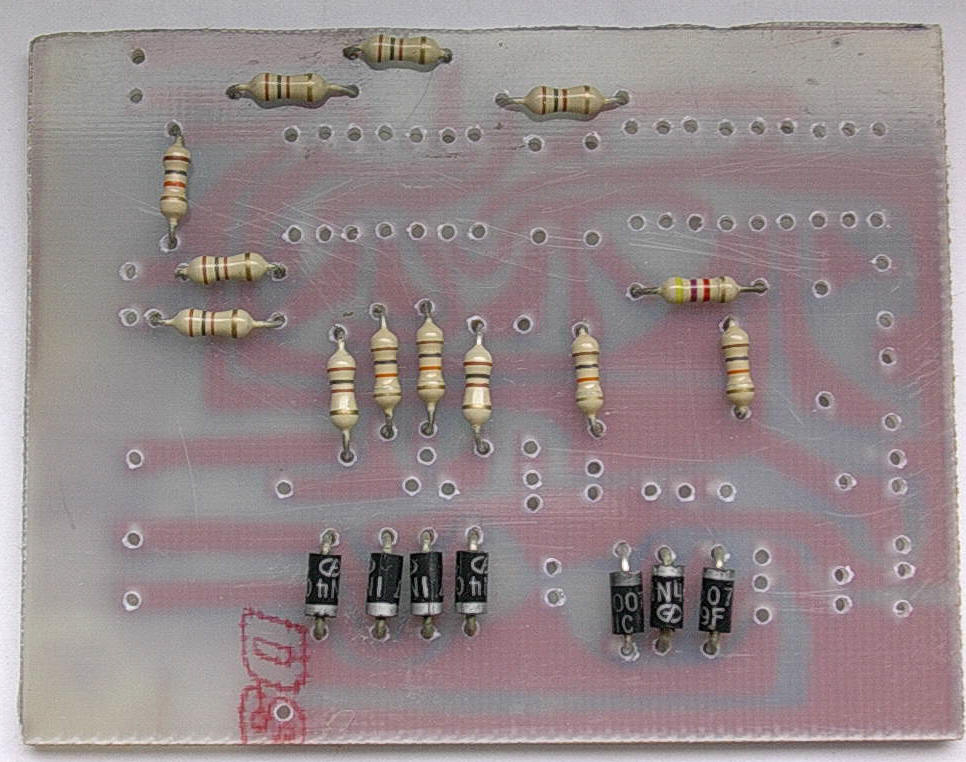

Ora alla resistenza da 1 Kohm, MARRONE NERO ROSSO.

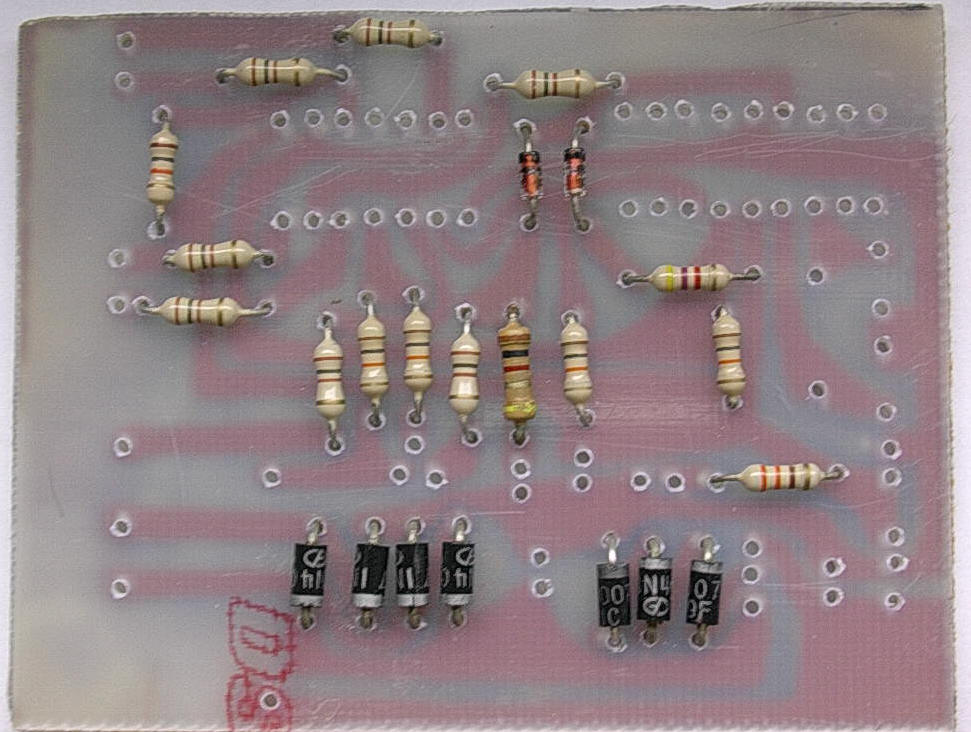

Ora montiamo i diodi 1N4148, anche questi hanno un verso segnato da una barretta nera che va rivolta verso l'alto, come in foro.

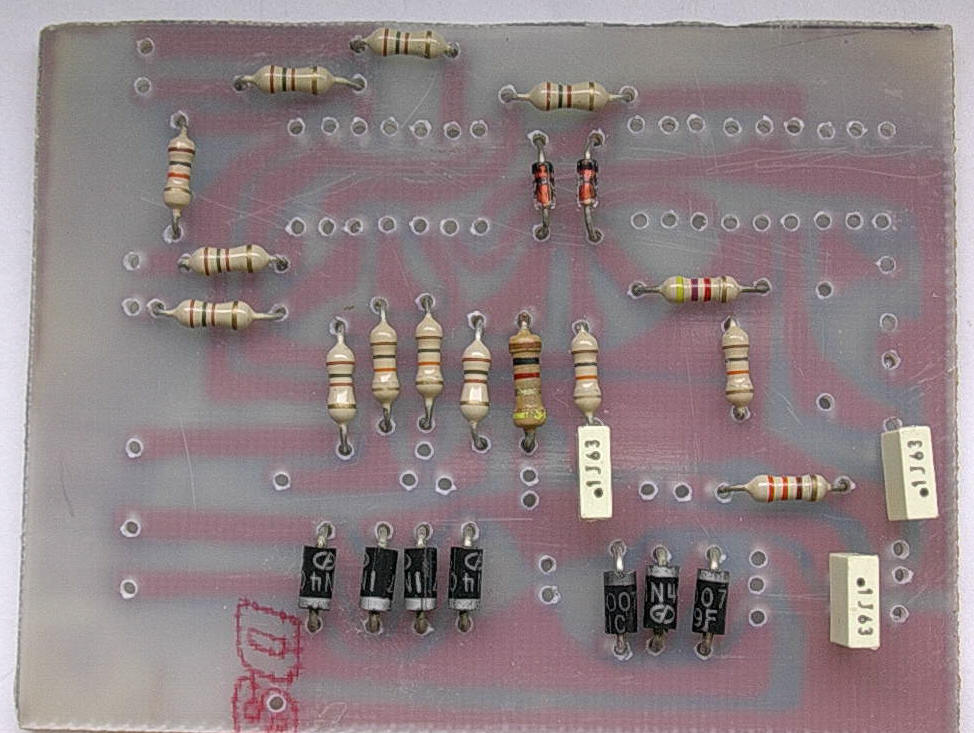

Adesso passiamo ai condensatori da 100 nF, questi non hanno un verso basta posizionarli come in foto.

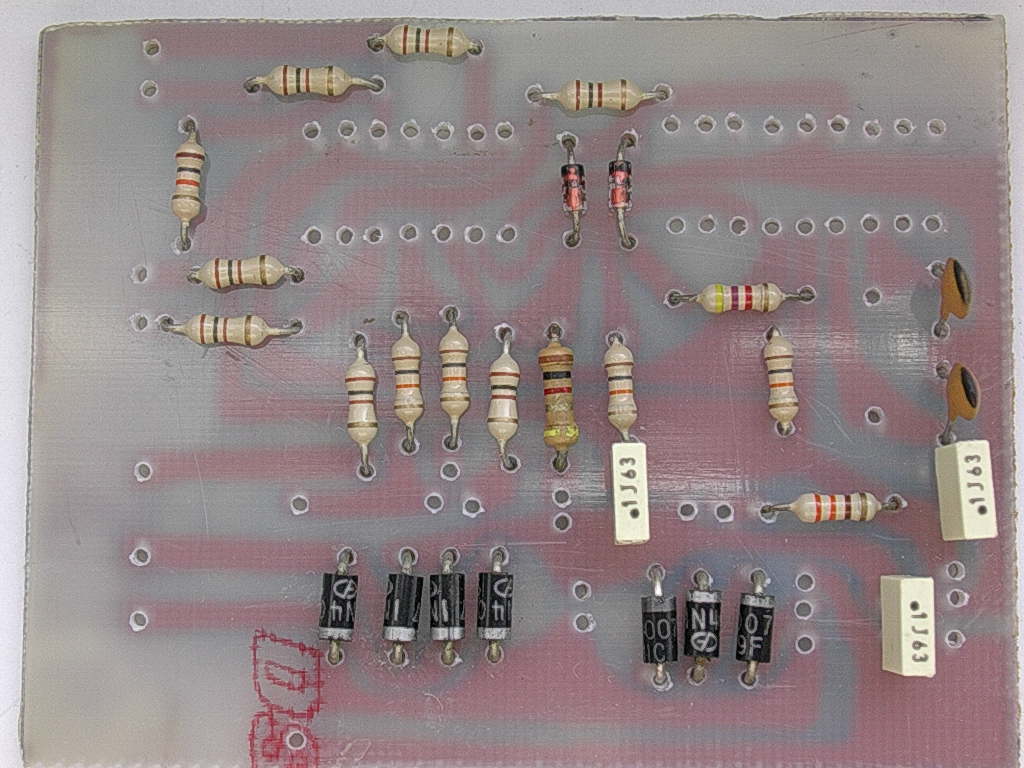

I due condensatori a disco da 27 pF, come in foto.

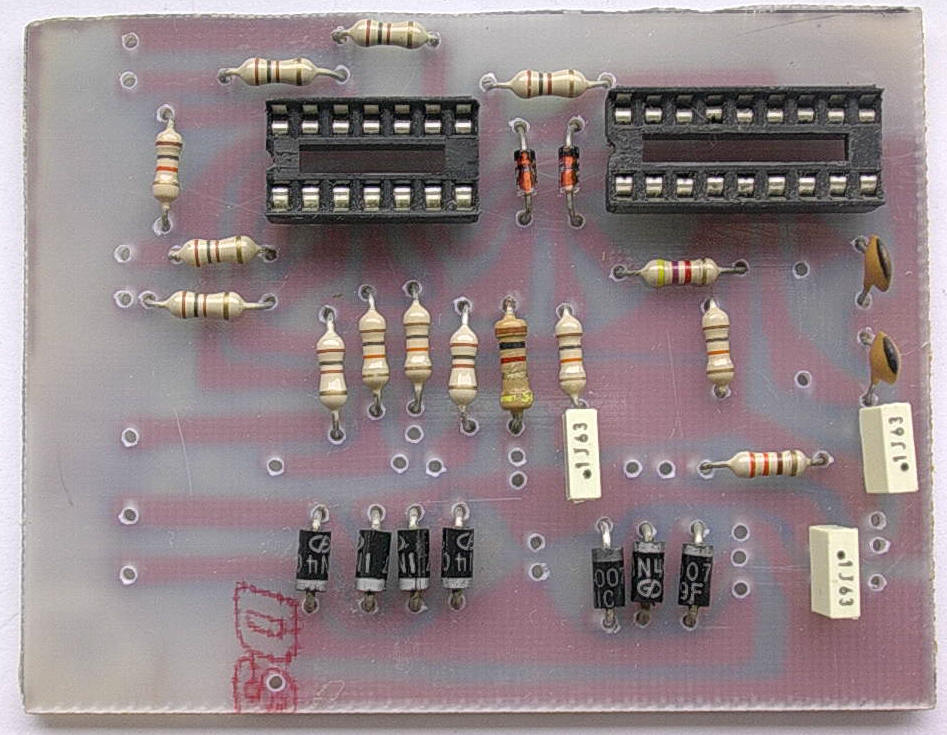

I zoccoletti da 14 PIN e da 9 PIN devono essere montati rispettivamente a destra ed a sinistra, come in foto, questi componenti hanno un verso di montaggio ma se lo invertite non è importante perchè servono solo a contenere gli integrati.

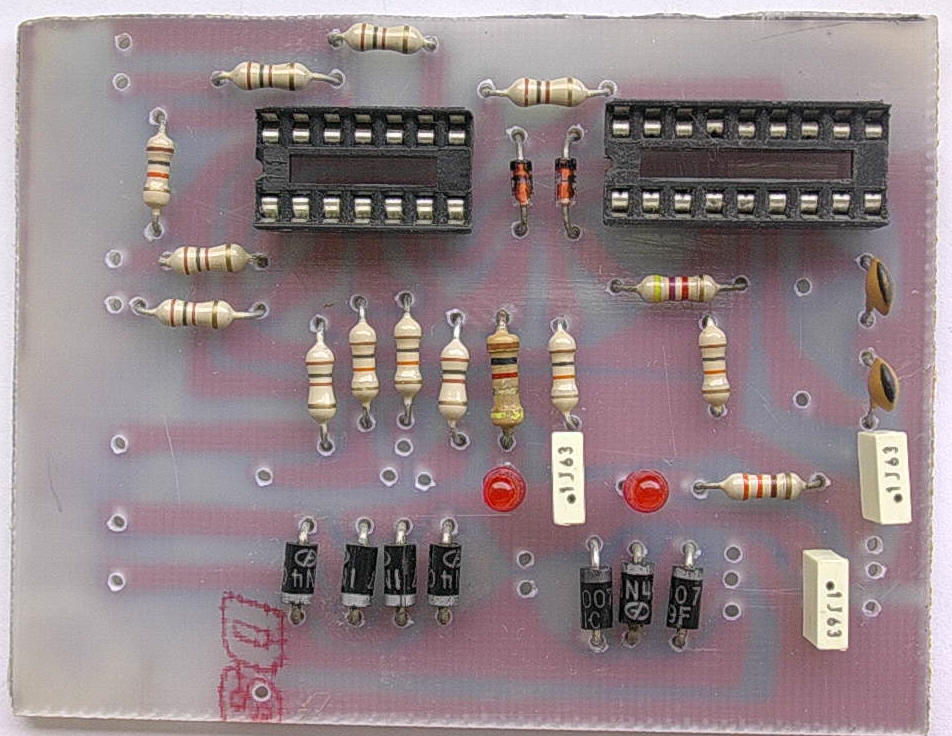

Ora i diodi led da 3 mm, come tutti i diodi questi anno un verso di connessione, guardando il diodo noterete che c'è un reoforo più corto, nel diodo led a destra il reoforo più corti, va verso il basso, mentre per il diodo led a sinistra il reoforo più corto va a sinistra.

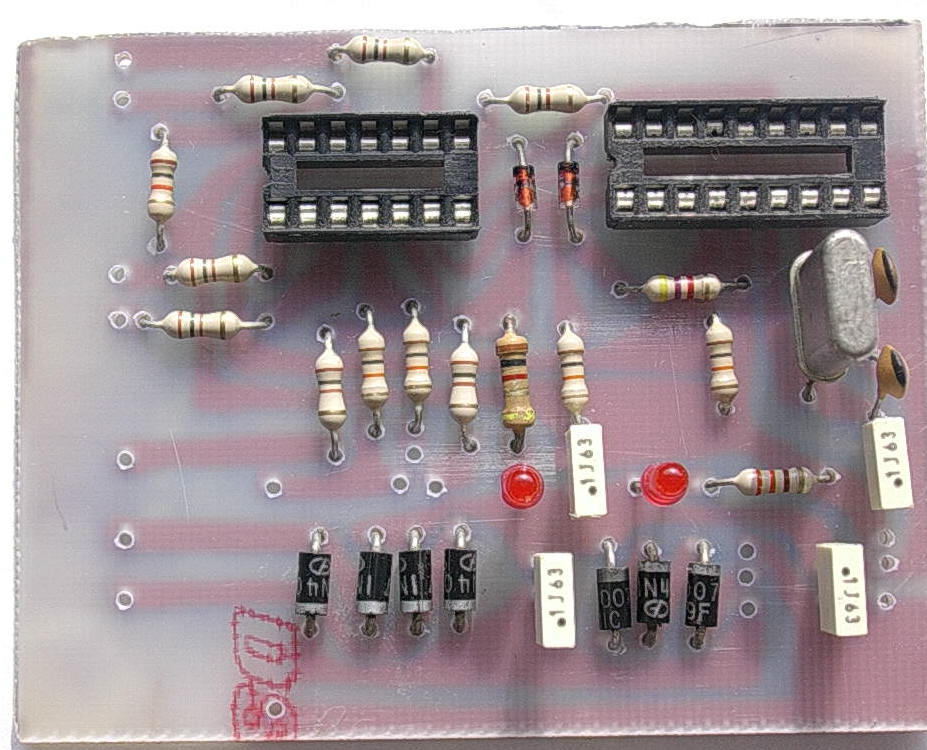

Adesso il quarzo, non ha un verso di connessione, quindi potete montarlo senza problemi.

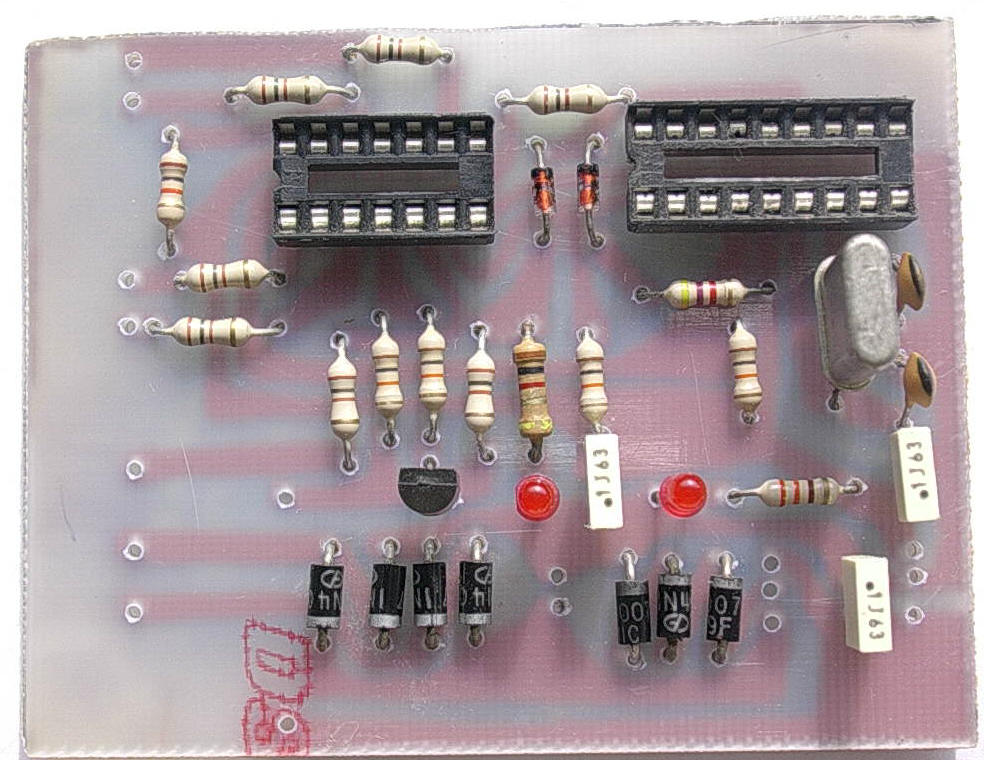

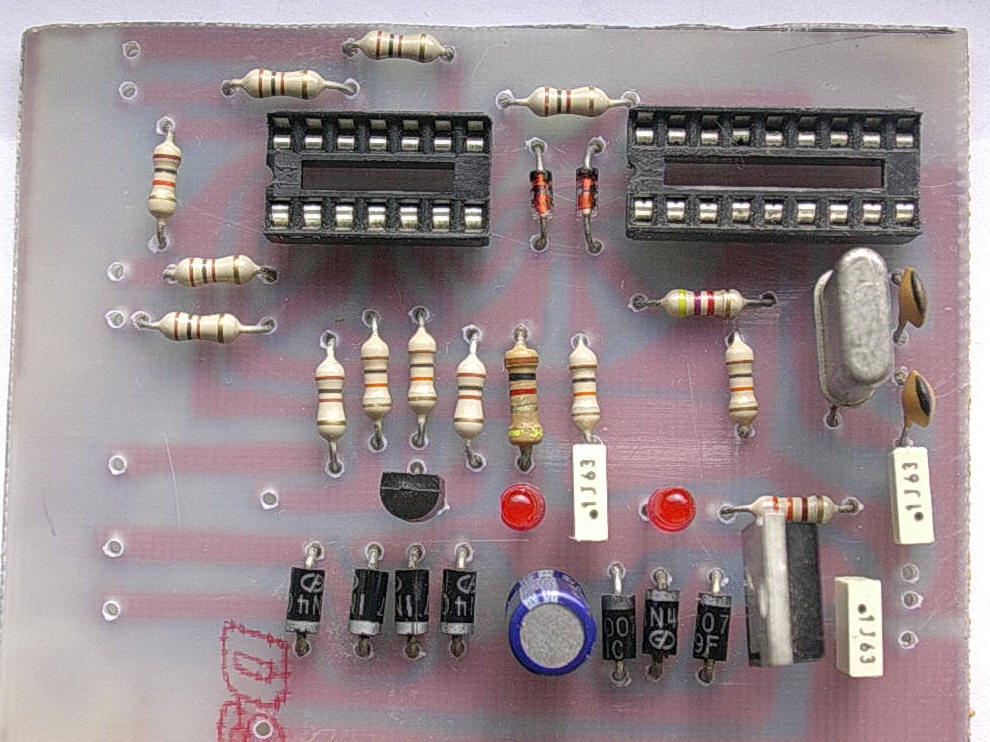

Adesso montiamo il transistor, anche questo ha un verso di connessione e quindi va montato tenendo la parte piatta verso l'alto, come in foto.

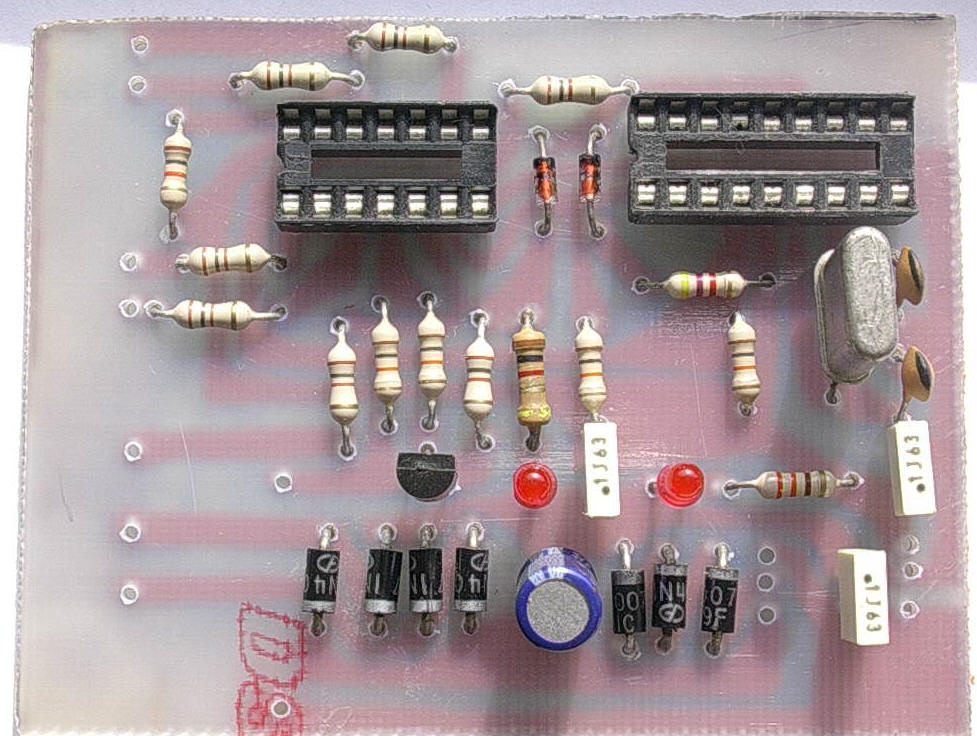

Ora il condensatore, guardando l'involucro noterete  un segno meno (-) che identifica un reoforo che andrà rivolto verso l'alto.

Passiamo allo stabilizzatore 7812, montato come in figura per rispettare al polarità.

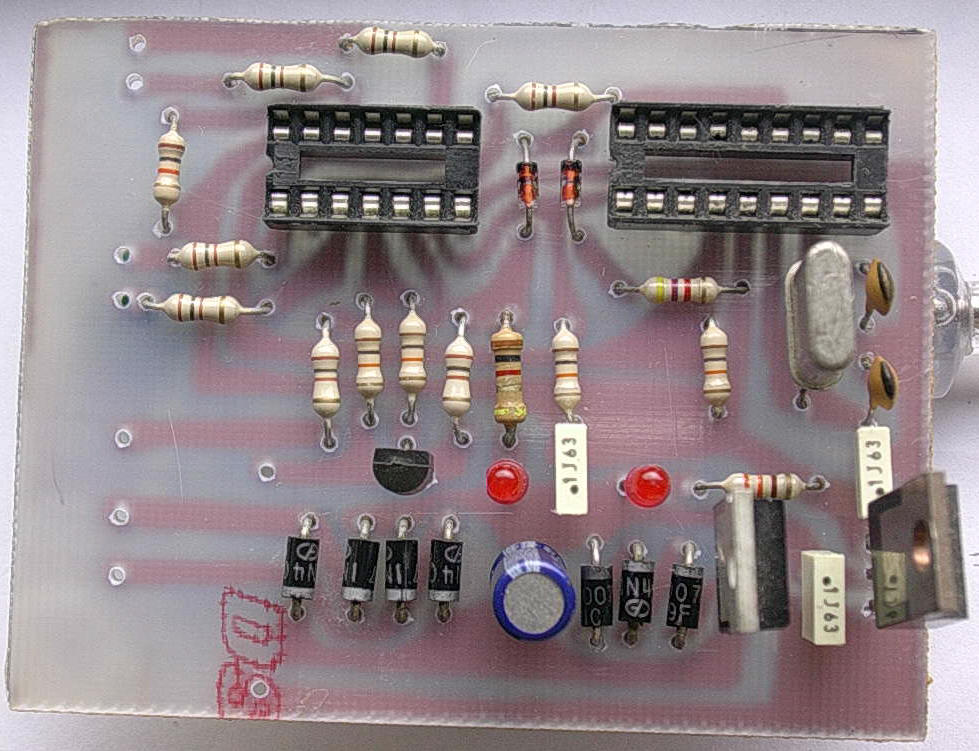

Ed ora allo stabilizzatore 7805, sempre come in foto.

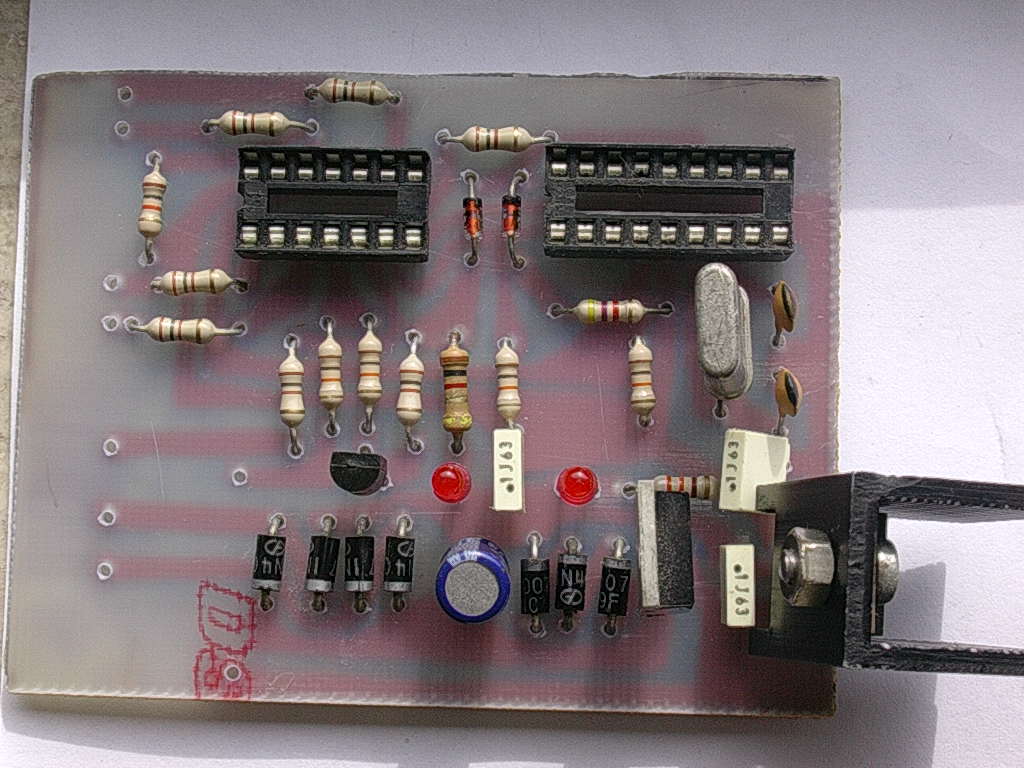

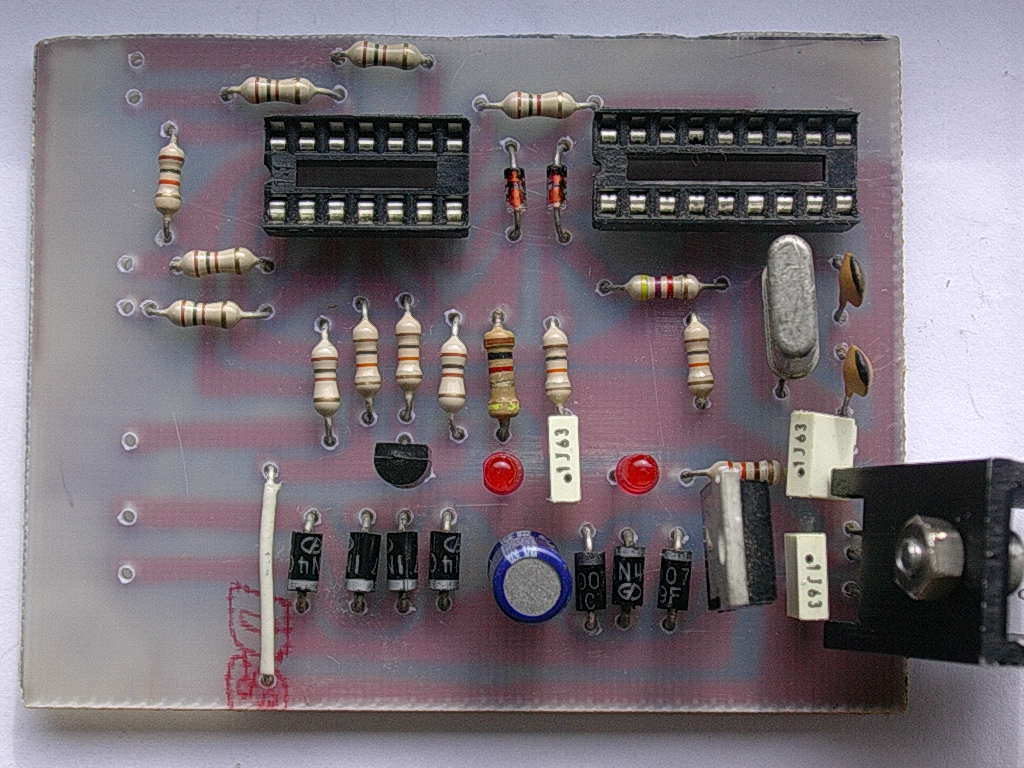

Adesso montiamo l'aletta di raffreddamento.

Ed il ponticello.

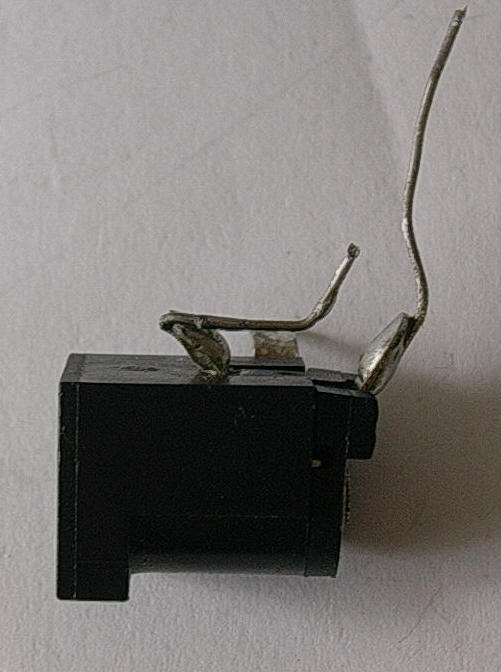

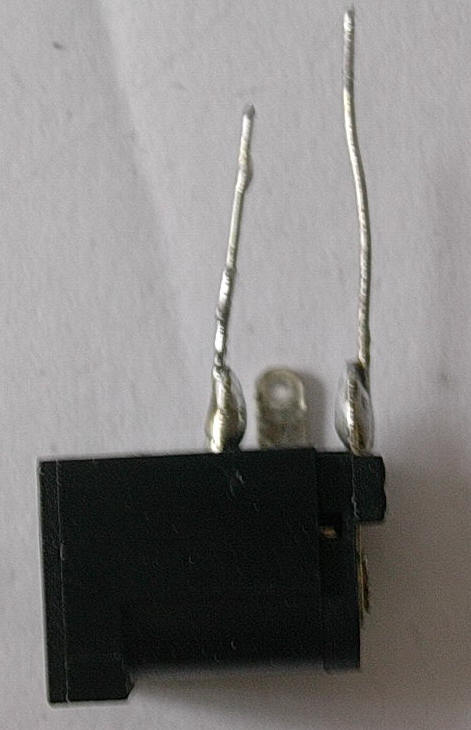

Adesso prepariamo il connettore per l'alimentazione, come in foto.

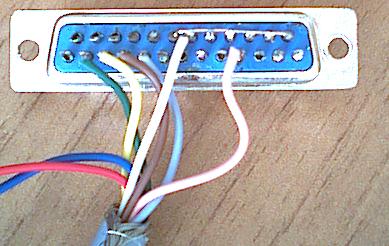

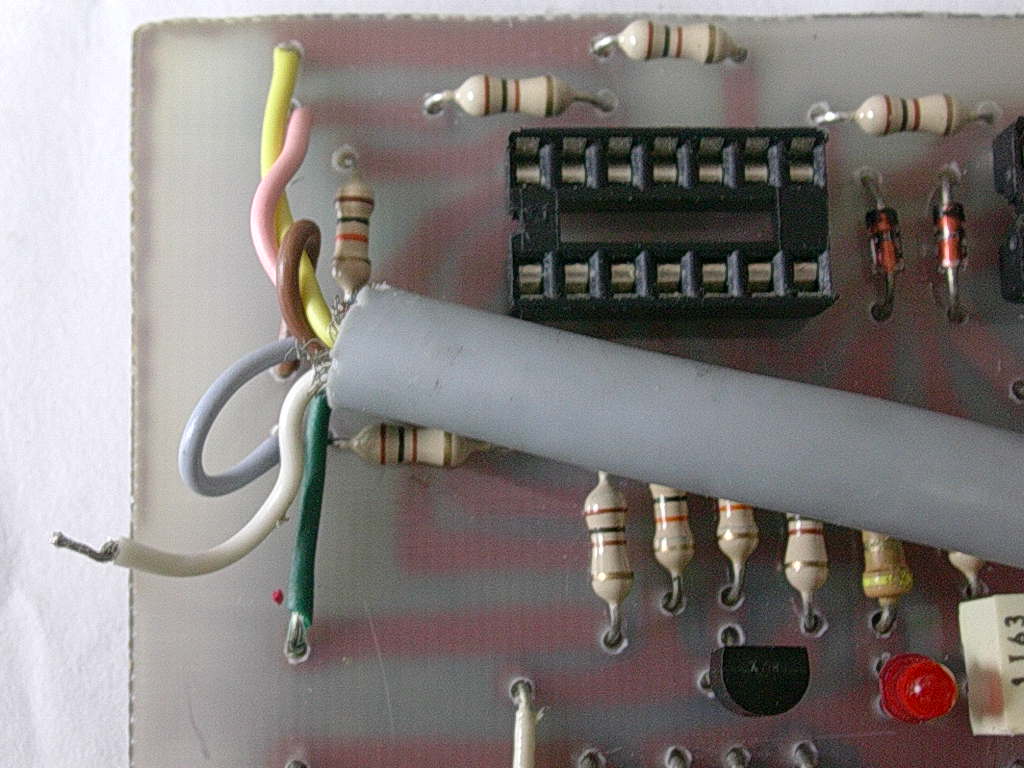

Adesso dobbiamo collegare i cavi della porta parallela, rispettate i colori della foto per un facile collegamento.
I colori sono, dall'alto verso il basso:
Giallo - Rosa - Marrone - Griggio - Verde, il bianco è scollegato.

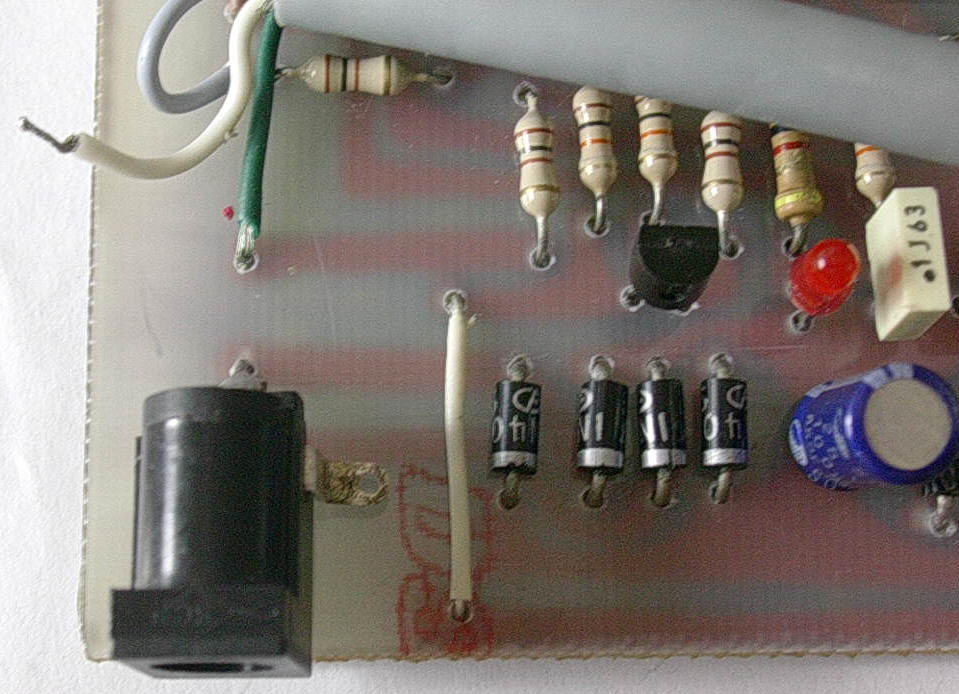

Ed ora il connettore di alimentazione.

Il filo bianco va saldato sul piedino dell'integrato 7407 una volta montato.

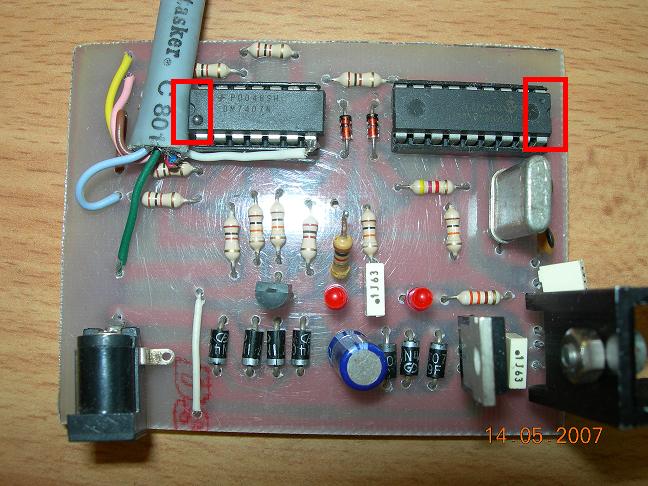

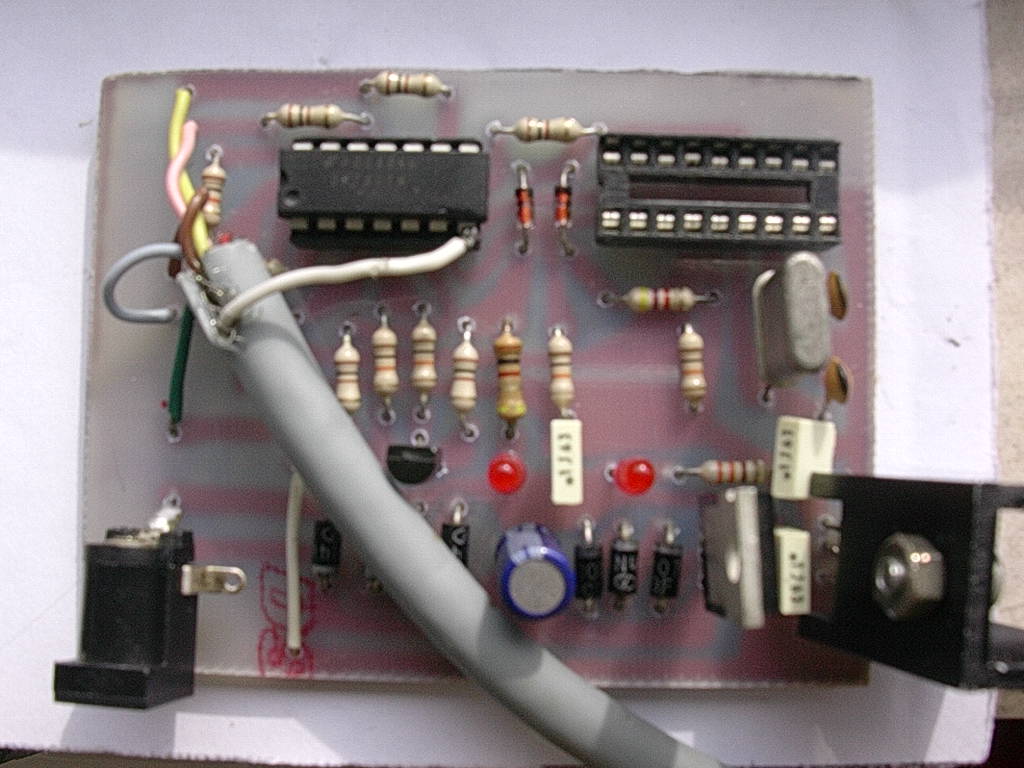

La tacca di riferimento dell'integrato 7407 deve essere rivolta verso il cavo della porta parallela, mentre la tacca di riferimento del microcontrollore deve essere rivolta verso l'esterno del circuito stampato, come in foto:
