Passiamo al secondo stabilizzatore (U2).

Come vedete l'integrato LM7805 non fa altro che trasformare la tensione da 12V a 5V, anche qui all'uscita, (piedino 3) ritroviamo il condensatore da 100 nano Farad.
La differenza tra entrata (12V) e l' uscita (5V) è molto alta e questo comporta un aumento della temperatura dello stabilizzatore, quindi va montata un aletta di raffreddamento.

All'uscita dell'integrato LM7805 è presente una resistenza da 330Ω ed un diodo led rosso.
Il diodo led rosso va visto come una lampadina di colore rosso e come un diodo ha la sua polarità.
Il questo caso il catodo è il reoforo più corto e l'anodo il più lungo.
Questo led è una "spia" che ci avverte della presenza o meno della tensione.

La resistenza posizionata prima del diodo led serve a diminuire la tensione da 5V a circa 2V, questo per evitare di bruciarlo.
Assicuratevi che il lato più lungo del led sia collegato verso la resistenza.

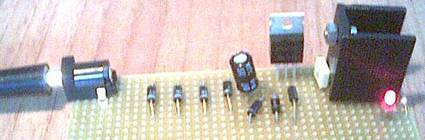

Terminato di montare i componenti diamo alimentazione, il diodo led si dovrà accendere.
Se il diodo led non si accenderà, vuol dire che è stato commesso qualche errore.
In caso di errori fate come segue:
Controllare che i fili o le saldature non si tocchino tra loro e che i componenti siano stati montati correttamente.
