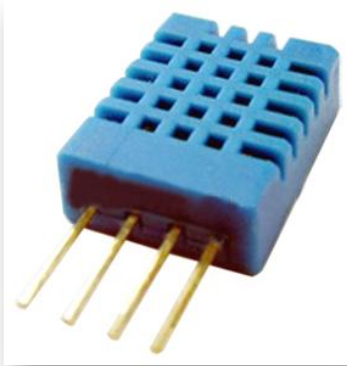

Il sensore di umidità e temperatura utilizzato da me è il modello DHT11.
Questo sensore può essere usato con soli tre cavi
Vcc
GND
DATA
Il piedino DATA si occupa di inviare e ricevere le informazioni da e per il sensore.
I piedini rimanente (GND e VCC) servono per la massa e l'alimentazione che può variare da 3 a 5,5Volt.

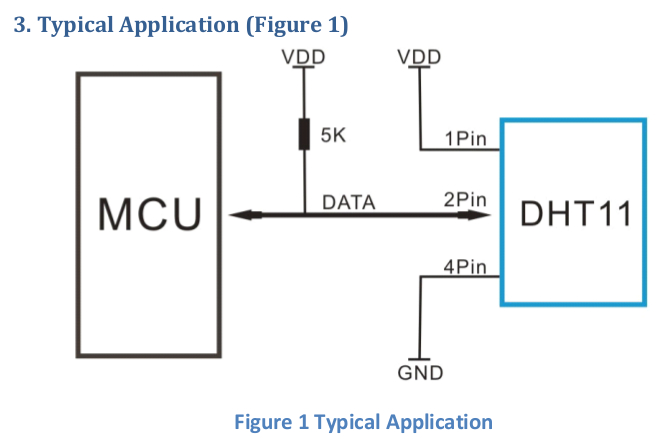

Il sensore di umidità DHT11 deve essere montato aggiungendo una resistenza da 5Kohm tra il piedino DATA e l'alimentazione come in foto.

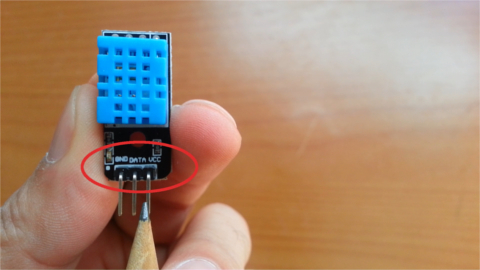

Personalmente ho acquistato una scheda con già presente la resistenza ed anche un diodo led per monitorare l'alimentazione.
La particolarità di questo sensore è che ha un protocollo proprietario molto semplice, potete trovare la descrizione qui Protocollo DHT11 DHT22.
Oltre ad essere molto semplice, Arduino ha una libreria che facilita di molto la lettura dei dati, scaricabile da qui DHT11.

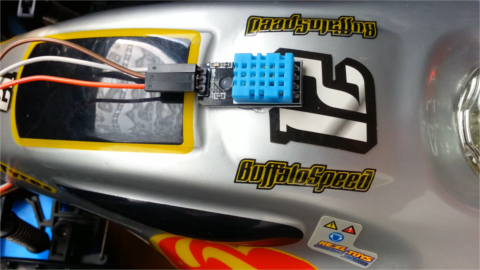

Il sensore è stato montato sul piedino 3 di Arduino e successivamente posto posteriormente alla macchina.
